立式通用感應器掃描淬火機床 |
發布時間:2015-11-25 16:20:00 點擊次數: |

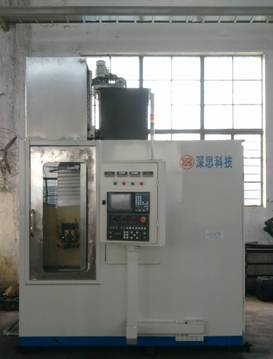

VC系列立式通用感應器掃描淬火機床
該系列淬火機床適應各種軸類、盤類零件的連續掃描加熱淬火、同時加熱淬火、分段掃描加熱淬火、分段同時加熱淬火。
機床分為單軸、雙軸兩種系列。機床由底座、床身、主軸旋轉系統、上下頂尖、負載移動拖板、滾動絲桿傳動副等組成,采用數控系統及變頻調速系統實現工件定位、掃描,并通過PLC與電源聯機,實現全自動化生產。
具體配置:
鑄造、焊接床身
氣/手動、雙/單頂尖
全進口滾珠絲杠
工件旋轉變頻調速或交流伺服電機
感應器移動掃描數控系統
直線導軌
負載電動前/后、左/右二維調節
不銹鋼集液槽
全封閉式移動拉門
旋轉式操作箱
自動潤滑系統
工件夾持長度電動調節
全不銹鋼移動防水罩
可調式配重機構
先導式電磁噴水閥
聲/光故障報警
電接點水壓、流量監控
技術參數:
型號 | 夾持長度 | 工件直徑 | 工件重量 (Kg) | 掃描長度 (mm) | 掃描速度 (mm/s) |
SSVC50 | 500 | 700 | 500 | 550 | 工件:0-20 快進:30-100 |
SSVC80 | 800 | 700 | 500 | 850 | |
SSVC100 | 1000 | 500 | 800 | 1100 | |
SSVC120 | 1200 | 500 | 800 | 1300 | |
SSVC150 | 1500 | 500 | 800 | 1600 | |
SSVC200 | 2000 | 500 | 1000 | 2100 | |
SSVC250 | 2500 | 500 | 1000 | 2600 | |
SSVC300 | 3000 | 800 | 2000 | 3100 | |
SSVC350 | 3500 | 800 | 3000 | 3600 | |
SSVC400 | 4000 | 1000 | 5000 | 4100 | |
SSVC500 | 5000 | 1000 | 5000 | 5100 |
